技术特征

机座范围	H180/225	功率范围	15~55kW
额定电压	380V（特殊电压定制）	额定频率	50Hz（特殊频率定制）
极数	4	防护等级	IP55
冷却方式	IC411	绝缘等级	F
工作方式	S1	安装方式	B3、B5、B35
接线方式	Y/∆

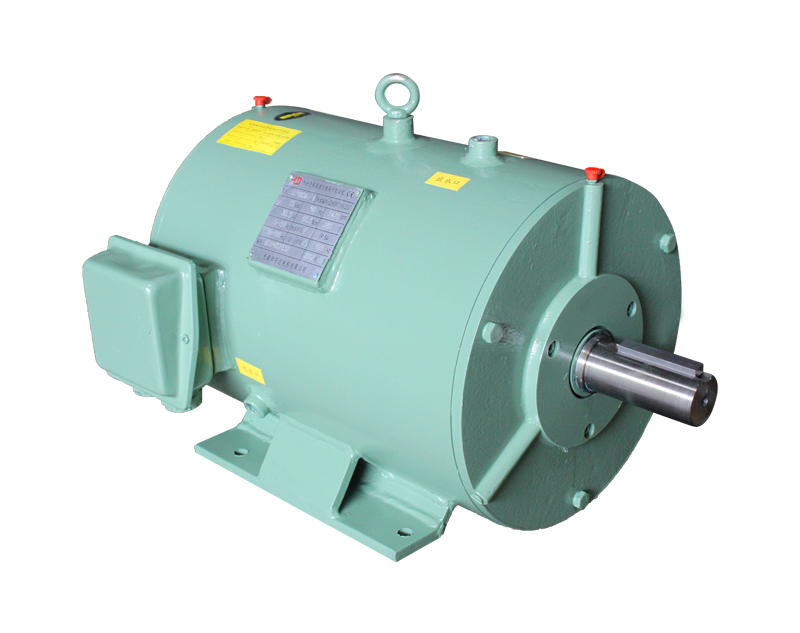

水冷电动机

本系列电动机是全封闭水冷式鼠笼型三相异步电动机，因循环水冷却，代替风扇冷却，所以与相同规格电机相比，具有效率高，温升低、防纤维堵塞能力强、噪声低、安全可靠等特点。适用于棉、毛、麻、丝及化学纤维等各种纺织、印染机械，能在多尘埃、短纤维、温湿度高的环境下长期工作。

运行条件

-15°C~+40°C

环境空气温度

≤90% (当温度为25°c时)

环境空气月平均最高相对湿度

≤1KM

海拔

细纱机专用水冷双速电动机

型号	功率	电流	转速	噪声	绝缘等级	防护等级	接法	堵转电流/额定电流	堵转转矩/额定转矩	最大转矩/额定转矩

	kW	A	r/min	dB				Ist/IN	Tst/TN	TM/TN
FSLD180M1-6/4	7/15	17.1/29.2	960/1440	80	F	IP54	3Y/4Y	7/6	1.1/1.7	2.2/1.7
FSLD180M2-6/4	9/17	21.6/33.3						7/6	1.1/1.7
FSLD180L1-6/4	11/18.5	26.1/36.2						7/6	1.1/1.7
FSLD180L2-6/4	11/22	26.1/42.1						7/6	1.1/1.7

细纱机专用水冷变频调速三相异步电动机

型号	功率	电流	转速	额定转矩	功率因数	效率	恒转矩	恒功率	绝缘等级	防护等级	堵转电流/额定电流	堵转转矩/额定转矩	最大转矩/额定转矩
	功率	电流	转速	额定转矩	功率因数	效率	恒转矩	恒功率			堵转电流/额定电流	堵转转矩/额定转矩	最大转矩/额定转矩
	kW	A	r/min	N·m	cosΦ	η	Hz	Hz			Ist/IN	Tst/TN	TM/TN
FE2SP180M1-4	15	30	1460	95.5	0.84	90.6	5~50	50~100	F	IP55	7.5	2	2.3
FE2SP180M2-4	17	33	1470	108.2	0.85	91.0	5~50	50~100	F	IP55	7.6	2	2.3
FE2SP180L1-4	18.5	36	1470	117.8	0.85	91.2	5~50	50~100	F	IP55	7.6	2	2.3
FE2SP180L2-4	22	42	1470	140.1	0.86	91.6	5~50	50~100	F	IP55	7.7	2.1	2.3
FE2SP225S-4	37	71	1475	235.5	0.86	92.7	5~50	50~100	F	IP55	7.3	2.1	2.3
FE2SP225M-4	45	85	1475	286.5	0.86	93.1	5~50	50~100	F	IP55	7.3	2.2	2.3
FE2SP225M2-4	55	104	1475	350.1	0.86	93.5	5~50	50~100	F	IP55	7.3	2.2	2.3

水冷永磁变频调速三相同步电动机（FSL型）

型号	功率	电流	转速	频率	功率因数	效率	绝缘等级	防护等级	堵转电流/额定电流	堵转转矩/额定转矩	最大转矩/额定转矩
	功率	电流	转速	频率	功率因数	效率			堵转电流/额定电流	堵转转矩/额定转矩	最大转矩/额定转矩
	kW	A	r/min	Hz	cosΦ	η			Ist/IN	Tst/TN	TM/TN
XYT-180M1-4F	15	25	1500	50	0.97	94.0	F	IP55	6.8	2.3	2.3
XYT-180M2-4F	18.5	30.7	1500	50	0.97	94.3	F	IP55	7.1	2.3	2.3
XYT-180L1-4F	22	36.4	1500	50	0.97	94.7	F	IP55	6.4	2.3	2.3
XYT-180L3-4F	30	49.5	1500	50	0.97	95.0	F	IP55	7.6	2.3	2.3
XYT-225S-4F	37	60.8	1500	50	0.97	95.3	F	IP55	6.8	2.3	2.3
XYT-225M-4F	45	73.7	1500	50	0.97	95.6	F	IP55	7.1	2.3	2.3
XYT-225M2-4F	55	89.9	1500	50	0.97	95.8	F	IP55	6.4	2.3	2.3
